安全制氢，共创蔚蓝

近年来，随着氢能利用技术发展成熟，以及应对气候变化压力持续增大，氢能在世界范围内备受关注。同时，氢能已经纳入我国能源战略，是实现绿色低碳能源转型的重要载体之一，可以助力我们早日实现碳达峰、碳中和目标。

世伟洛克作为全球领先的流体系统产品和解决方案、服务和培训提供商，服务氢能行业已有三十多年时间，拥有丰富的行业应用经验和全面的产品线。其中，世伟洛克替代燃料用 (AFS) 球阀就被广泛应用于氢能行业。

产品简介

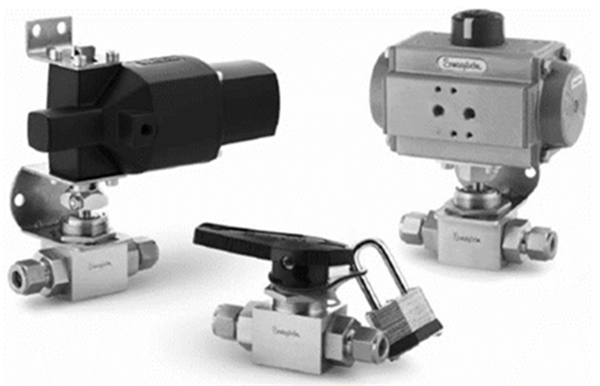

世伟洛克替代燃料用 (AFS) 球阀简介:

工作压力可达 6000psig(413bar)

额定温度：-40 至 121℃ (-40 至250℉)

流量系数（Cv）从 4.0 至 13.8

英制和公制世伟洛克卡套管接头，可提供ISO和NPT公称管端接

316SS 本体和端接

手动和气动执行

世伟洛克替代燃料用 (AFS) 球阀特点:

适用于高压力、大流量的应用场合

所有润湿部件都与氢气和压缩天然气(CNG)兼容

低操作扭矩

不需要填料调整

可以用密封成套件进行现场维修

低逸散性排放认证API 641

案例分享

案例一 · 现场服务

国内某供氢中心站，其供氢管线上的仪表根部阀存在泄漏隐患，客户联系我司为其提供解决方案。世伟洛克工程师在客户现场为其进行FSEAS检测服务并对仪表根部阀重新选型，客户将其仪表根部阀全部更换为世伟洛克AFS球阀后，其装置安全稳定运行至今。

典型工况：

工业副产氢经纯化后通过压缩机增压到20MPa以上，再经充装柱给长管拖车充装氢气，此部分充装管路上的仪表根部阀为高压氢气工况。

困难挑战：

氢气分子非常小容易发生泄漏，存在安全隐患

压缩机后氢气压力波动比较大，会造成管路的振动

解决方案：

AFS球阀适用高压力场合，被广泛用作高压氢气系统的仪表根部阀。

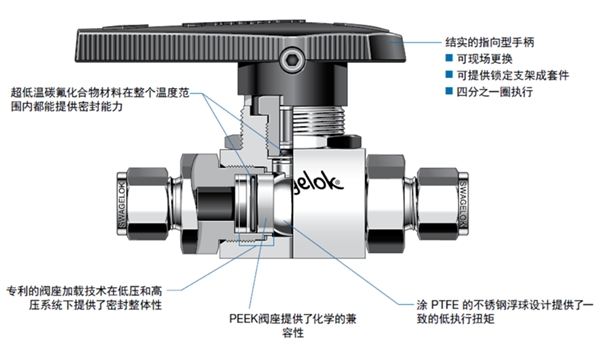

密封性：AFS球阀具有专利的阀座加载技术，能在高压下提供密封整体性

耐压性：AFS球阀的最高工作压力可达6000psig

抗振性：世伟洛克卡套管接头具有无泄漏的气体密封、牢固的管子抓紧和优秀的抗振动性能

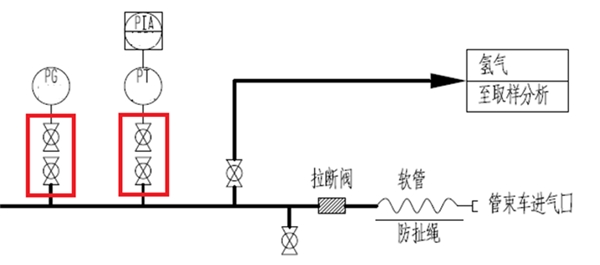

氢气充装PID图

案例二 · 客户定制

为国内某制氢设备客户定制的应用于撬块内小口径高压氢气管路开关的AFS球阀面板。

典型工况：

一体式制氢加氢等撬块设备内的小口径高压供氢管路，此部分管路上需设置自动切断阀。

困难挑战：

阀门安装空间紧凑

阀门开关频繁

管路内易产生高压差、高流速等情况，会产生振动和导致阀芯/阀座磨损

解决方案：

为客户定制化的AFS球阀面板。

集成化：定制化的球阀面板高度集成，结构紧凑

使用寿命：高循环寿命的AFS球阀具有扭矩低、四分之一圈操作和PEEK耐磨阀座等特点，能够提供可靠关断

性能：AFS球阀适用于高压力、大流量的场合，专利的阀芯/阀座设计提供良好的化学兼容性和密封整体性

3D模型及BOM

如需了解更多世伟洛克AFS球阀产品及相关应用，您可以联系世伟洛克当地授权的销售与服务中心，或拨打全国销售与服务热线：400-600-6210。
